项目 | 参数 | 配置 |
CPU | TI AM3352 (800MHz主频) AM3358 (1GHz主频) Cortex-A8处理器 | 可选 |
内存 | 128MB / 256MB / 512MB DDR3 | 可选 |
Flash | 128MB / 256MB / 512MB NandFlash | 可选 |
以太网 | PHY芯片(千兆) | 标配 |
指示灯 | 一个电源指示灯(红色)和一个用户指示灯(绿色) | 标配 |
项目 | 参数 |
网口 | 引出了1路千兆以太网PHY信号,1路RGMII信号(此路RGMII接口对应的PHY支持最高100Mbps,千兆暂不支持) |
USB | 可扩展2路独立USB OTG2.0 |
串口 | 可扩展6路串口 |
I2C | 可扩展2路I2C总线 |
CAN | 1路DCAN总线 |
SPI | 可扩展1路SPI |
ADC | 7路ADC |
PWM | 2路PWM |
SDIO | 3路SDIO |
项目 | 参数 |
工作温度 | -40~+ 85℃工业级 |
环境温度 | -50~100 ℃ |
环境湿度 | 20%~90%,非冷凝 |
机械尺寸 | 70mm x 50 mm,厚 1.6mm,80g |
PCB规格 | 8层,沉金工艺生产,独立的接地信号层,无铅 |
电源供电 | 3.3V/0.8A |
静态系统功耗 | 约3.3V/0.25A |
接口类型 | 2个60PIN双排插针接口(2*30)间距为2.0MM 1个26PIN双排插针接口(2*13)间距为 2.0MM 1个10PIN单排接口,间距为2.54MM |
项目 | 参数 |
音频 | 1路音频3.5mm输出接口;1路双声道音频3.5mm输入接口 |
显示 | 16位真彩色显示接口,默认480x272分辨率(4.3寸屏),支持 7寸屏(800 *480) |
USB | 4路高速USB HOST接口 1 路 MINI USB OTG接口 |
串口 | 1路RS232调试串口DBGU(Debug Unit),3线 1路普通串口UART2,3线 |
RS485 | 1 路RS485接口(带信号和电源隔离) |
TF | 1 路TF卡接口 |
CAN | 1路CAN接口((带信号和电源隔离) |
HDMI | 1路高清HDMI输出接口 |
Ethernet | 1路1000BASE-T以太网接口,1路100BASE-T以太网接口 |
用户灯 | 2个用户灯/系统心跳灯(核心板:蓝色) |
按键 | 4个(1个复位,3个用户) |
电源指示灯 | 1个电源指示灯(底板:红色) |
用户扩展接口 | 7个ADC,1路SPI, 2路I2C,4路UART |

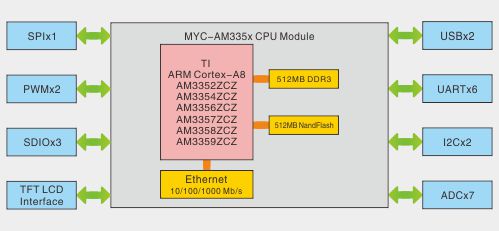

图3 MYC-AM335X系列功能结构图
图3 MYC-AM335X系列核心板机械尺寸图
类 别 | 名称 | 备注 |
引导程序 | SPL | 一级引导程序,提供源码 |
u-boot | 二级引导程序,提供源码 | |
Linux内核 | Linux3.2.0 | 专为MYD-AM335X的硬件制定的Linux内核,提供源码 |
USB OTG | USB OTG驱动,提供源码 | |
USB WiFi | USB WiFi驱动,提供源码 | |
Ethernet | 以太网驱动,提供源码 | |
MMC/SD/TF | MMC/SD/TF卡驱动,提供源码 | |
NandFlash | NandFlash驱动,提供源码 | |
CAN | CAN驱动,提供源码 | |
RS485 | RS485驱动,提供源码 | |
Audio | Audio驱动,提供源码 | |
LCD Controller | LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码 | |
RTC | RTC时钟驱动,提供源码 | |
HDMI | HDMI驱动,提供源码 | |
Touch driver | 电阻触摸屏驱动,提供源码 | |
Botton | Botton驱动,提供源码 | |
UART | 串口驱动,提供源码 | |
LED | LED驱动,提供源码 | |
文件系统 | UBIFS | 提供镜像文件 |
类 别 | 名称 | 备注 |
引导程序 | SPL | 一级引导程序,提供源码 |
u-boot | 二级引导程序,提供源码 | |
Linux内核 | Linux4.1.18 | 专为MYD-AM335X的硬件制定的Linux内核,提供源码 |
Linux驱动 | USB OTG | USB OTG驱动,提供源码 |
SDIO WiFi | SDIO WiFi驱动,提供源码 | |
Ethernet | 以太网驱动,提供源码 | |
MMC/SD/TF | MMC/SD/TF卡驱动,提供源码 | |
NandFlash | NandFlash驱动,提供源码 | |
CAN | CAN驱动,提供源码 | |
RS485 | RS485驱动,提供源码 | |
Audio | Audio驱动,提供源码 | |
LCD Controller | LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码 | |
RTC | RTC时钟驱动,提供源码 | |
HDMI | HDMI驱动,提供源码 | |
Touch driver | 电阻触摸屏驱动,提供源码 | |
Botton | Botton驱动,提供源码 | |
UART | 串口驱动,提供源码 | |
LED | LED驱动,提供源码 | |
文件系统 | 带QT库(v5.6.2)的buildroot文件系统 | 提供镜像文件和buildroot源代码 |
类别 | 名称 | 备注 |
引导程序 | Bootstrap | 用来引导u-boot,提供源码 |
u-boot | 二级引导程序,提供源码 | |
Linux内核 | Linux 3.2.0 | 专为MYD-AM335X的硬件制定的Linux内核,提供源码 |
设备驱动 | Ethernet | 网口驱动,提供源码 |
USB OTG | USB OTG驱动,提供源码 | |
SD | SD驱动,提供源码 | |
LCD Controller | LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码 | |
Touch driver | 电阻触摸屏驱动,提供源码 | |
Audio | Audio驱动,提供源码 | |
HDMI | HDMI驱动,提供源码 | |
Botton | Botton驱动,提供源码 | |
RTC驱动 | RTC时钟驱动,提供源码 | |
文件系统 | Android4.2.0文件系统 | 提供二进制镜像文件 |
类别 | 名称 | 备注 |
引导程序 | X-loader | 一级引导程序,提供源码 |
e-boot | 二级引导程序,提供源码 | |
USB OTG | USB OTG驱动,提供源码 | |
Ethernet | 千兆以太网驱动,提供源码 | |
GPIO | GPIO驱动,提供源码 | |
MMC/SD/TF | MMC/SD/TF卡驱动,提供源码 | |
NandFlash | NandFlash驱动,提供源码 | |
I2c | I2C驱动,提供源码 | |
SPI | SPI驱动,提供源码 | |
MCASP | MCASP驱动,提供源码 | |
Audio | Audio驱动,提供源码 | |
LCD Controller | LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码 | |
Touch driver | 电阻触摸屏驱动,提供源码 | |
Backlight | Backlight驱动,提供源码 | |
Battery | Battery驱动,提供源码 | |
RPU | RPU驱动,提供源码 | |
UART | 串口驱动,提供源码 | |
GPIO Keyboard | 按键驱动,提供源码 | |
DMA | DMA驱动,提供源码 | |
LED | LED驱动,提供源码 | |
文件系统 | BINFS | 提供BIN文件 |
用于家庭和工业领域的嵌入式应用,包括游戏外设、充电桩计费控制单元、高能玩具、打印机、消费类医疗器械和教育终端以及智能收费系统、智能售货机、称重系统等消费产品应用。
